Schnell Kurs
Graflex Speed Graphic
Anniversary
"23"
Die Kamera mit zwei Verschlüsse.
Wenn man vertraut ist mit klassische Kameras dürfte es eigentlich keine richtige
Problemen geben, aber es sind doch einige Sachen die man unbedingt wissen muss.
Da kommt an erste Stelle die Frage wie die Kamera geöffnet wird. So zu sehen ist
da nichts zu finden was auf eine verriegelung deutet. Es gibt da aber einen
kleine fast unsichtbare Erhöhung oben auf das Kameragehäuse. Darunter liegt das
Geheimnis. Einfach drauf drücken und der Laufboden fällt nach unten. Dann ein
wenig Druck auf dem Laufboden üben und ein hörbaren klick bestätigt die
Verriegelung und die Kamera ist in Bereitschaftsmodus.
Nächster Schritt. Press die Chrom Sperre unterhalb das Objektiv zusammen und
ziehe den completten Objektivstandard nach vorne bis zum Anschlag. Das Objektiv
ist jetzt automatich auf „Unendlich“ platziert und der Spass kann beginnen.
Nun das Wichtigste!
I
Es gibt zwei Verschlüsse, warum?
Die Antwort lautet, weil der Zentralverschluss nur bis 1/400 geht und weil das
für Sportaufnahmen nicht immer ausreicht, hat man sich einfallen lassen dann
noch ein zweiter Verschluss ein zu bauen. Der zweite Verschluss kam aus dem
Stammhaus Folmer & Swing und hat sich damals schon seit mehr als 50 Jahre
bewährt als sehr zuverlässig und das wichtigste ist das der bis zu 1/1000 sec.
schaffen kann.
Man kann natürlich nur jeweils einen Verschluss benutzen. Der andere Verschluss
sollte dabei aber immer offen stehen. Das ist die Grundregel.
II Aufnahme mit Zentralverschluss.

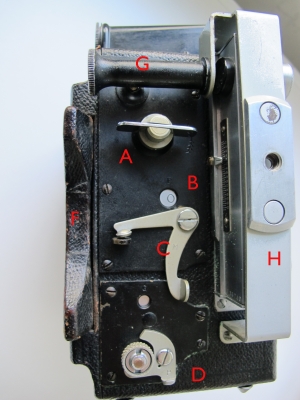

Der Schlitzverschluss sollte offen sein Die „O“ ist sichtbar im Fenster
B. Wie mach ich das?
Auslöser C
betätigen bis „O“ im Fenster sichtbar ist.
Wenn sich aber nichts tut dann Verschlussschlüssel 1 x gegen Uhrzeigersinn
drehen bis die „O“ im Fenster sichtbar ist.
Der in der Rückseite eingebaute Schlitzverschluss ist jetzt ganz geöffnet und
also betriebsfertig. Er braucht nur in Offen Position zu bleiben.
Der Zentralverschluss muss jetzt die Arbeit machen aber der lässt sich einfach
bedienen.
Es gibt bei der Kodak Supermatic Verschluss zwei Einstellbereiche Schwarz und
Rot. Der rote Zeiger zeigt die Verschlusszeiten: T =Zeit, B =Beliebig 1 sec, 1/2
sec , 1/5 sec und 1/10 sec. Die schwarze Hälfte ist einstellbar auf 1/25 bis
1/400. Nächster Schritt ist die Blende wählen. Schließlich ist der Verschluss zu
spannen und fertig zur Aufnahme.
Sollte einen Graphex Verschluss montiert sein so ist der Vorgang fast gleich.
Auch hier gibt es eine rundum das objektiv montierte Scheibe mit
Verschlusszeiten und Blendenanzeigen.
III Aufnahme mit dem
Schlitzverschluss.
Der Zentralverschluss auf „T“ (zeit) einstellen, Verschluss spannen und Auslöser
betätigen. Der Zentralverschluss ist jetzt offen. Einfach so stehen lassen.
Vorne ist jetzt alles klar. Nun aber die Rückseite.
Der Schlitzverschluss soll nun in die gewünschte Belichtungszeit eingestellt
werden . Wie geht das?
Verschlussschlüssel A
gegen Uhrzeigersinn aufziehen bis D im Fenster
B
erscheint und dann der Auslöser C
so oft betätigen, bis die erwünschte Buchstabe im Fenster erscheint.
Federspannung aufziehen bis 6 im Fenster erscheint. Dann unterste Hebel immer
wieder nach rechts bewegen bis erwünschte Zahl im Fenster sichtbar ist.
Die Verschlusszeittabelle im Laufbodeninnern gibt Auskunft darüber welche
Kombination welche Verschlusszeit ergibt.
Beispiel: Ich möchte eine Aufname machen mit Verschlusszeit 1/700.
Verschlussschlüssel drehen bis die D im Fenster erscheint. Dan Federspannung
aufziehen bis 3 im Fenster erscheint.

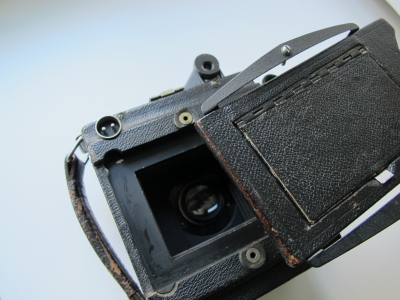

Zur Kontrolle ein paar Mal üben bitte schön. Bei entfernte
Mattscheibenvorrichtung hat man einen guten blick auf dem Schlitzverschluss der
ja geschlossen ist und wenn man der Auslöser betätigt zieht man den Vorgang wie
der Schlitzverschluss herunter kommt und wieder verschwindet und man sieht wie
das Licht durch das Objektiv sichtbar wird.
IV Fokussieren
geschied dadurch in dem man die Fokussierungsknöpfe vorn am Laufboden betätigt.
Wenn die Belichtungszeit und Blende eingestellt ist, kann man die Entfernung
leicht, gut und automatisch einstellen in dem man das Objekt anvisiert und mit
Hilfe des Messsuchers beide Objekte mit einander in Einklang bringt. In diesem
Moment ist die Entfernung richtig eingestellt.
Mattscheibenvorrichtung abmontieren wenn Rollfilmteil benutzt wird.
Denke bitte daran dass die Schiebeblende
des Rollfilmteil immer zu ist während die Einstellungen und auch zu bleibt bis
die Aufnahme gemacht wird.
Nur sofort für die Aufnahme die Schiebeblende ausschieben. Siehe Foto rechts.
Achtung: Nicht vergessen die Schiebeblende zurück zu schieben wenn das
Rollfilmteil von der Kamera abmontiert wird.
